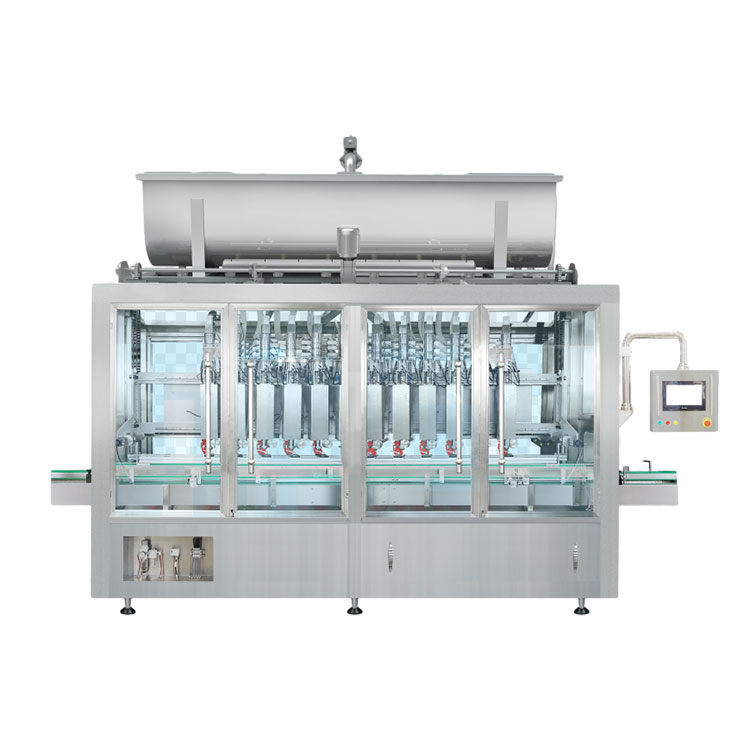

1-5L to'liq avtomatik to'ldirish mashinasi

(Uskunaning tashqi ko'rinishi jismoniy ob'ektga qarab moslashtirilgan funktsiya yoki texnik yangilanishga qarab o'zgaradi.)

Sanoatda taniqli ishlab chiqaruvchi sifatida Somtrue Machine 1-5L to'liq avtomatik to'ldirish mashinasi sifati bo'yicha mukammallikka intilishda davom etmoqda. Kompaniyada tajribali muhandislar jamoasi mavjud, biz xalqaro standartlarga javob beradigan to'ldirish mashinalarini ishlab chiqarish uchun zamonaviy ishlab chiqarish texnologiyasi va qat'iy sifat nazorati jarayonlaridan foydalanamiz. Ular orasida 1-5L to'liq avtomatik to'ldirish mashinasi kompaniyaning asosiy mahsulotlaridan biri bo'lib, yuqori darajadagi avtomatlashtirish va mukammal ishlash barqarorligi bilan bozorda keng e'tirofga sazovor bo'ldi.

Ushbu mashina kompaniyamiz tomonidan ehtiyotkorlik bilan ishlab chiqilgan so'nggi to'ldirish mashinasi bo'lib, mahsulotning umumiy ko'rsatkichlari xalqaro ilg'or darajaga yetdi va ishlashning bir qismi chet elda shunga o'xshash mahsulotlarning eng yaxshi darajasidan oshib ketdi. Ushbu mahsulot to'g'ri o'lchash, ilg'or tuzilma, silliq ishlash, past shovqin, keng sozlash diapazoni va tez to'ldirish tezligi afzalliklariga ega bo'lgan PLC va sensorli ekranni avtomatlashtirish boshqaruvini qabul qiluvchi chiziqli in'ektsiya turi moy to'ldirish mashinasidir.

Mashina dasturlashtiriladigan mantiqiy kontroller (PLC) tomonidan boshqariladi va oson sozlash uchun sensorli ekran orqali boshqariladi.

Mashina ilg'or mexatronika texnologiyasini o'zlashtiradi, har qanday to'ldirish spetsifikatsiyalarini almashtiradi, faqat sensorli ekrandagi parametrlarni o'zgartirishi kerak va bir vaqtning o'zida barcha to'ldirish boshlarini to'ldirish hajmini sezilarli darajada umumiy sozlashni, shuningdek, bitta mikro-sozlashni amalga oshirishi mumkin. har bir boshning to'ldirish hajmi. Shu bilan birga, PLC konfiguratsiya parametrlari xotira funktsiyasi, turli dozalarni to'ldirish uchun tez konvertatsiya qilish uchun qulay.

Asosiy ishlaydigan qismlar har bir qismning ish holati haqida o'z vaqtida fikr-mulohazalarini ta'minlash uchun sensorlar bilan jihozlangan, masalan. asosiy mashina avtomatik ravishda o'chadi va shishani quyish va shishani blokirovka qilishda signal beradi va material tanki avtomatik ravishda o'chadi va material yo'q bo'lganda signal beradi.

Sho'ng'inni to'ldirish, turli xil materiallar va suyuqliklarning xususiyatlariga ko'ra, turli xil sho'ng'in rejimida va sho'ng'in diapazonida sozlanishi mumkin.

Butun mashina GMP standartiga muvofiq ishlab chiqarilgan, har bir quvur liniyasi ulanishi demontaj va tozalash uchun qulay bo'lgan tezkor ulanish rejimini qabul qiladi va materiallar va ochiq qismlar bilan aloqa qiladigan qismlar yuqori sifatli zanglamaydigan po'latdan yasalgan.

Asosiy mashina himoya ramkasi va xavfsizlik sensori bilan jihozlangan bo'lib, ishlab chiqarish joyida gaz ifloslanishini samarali ravishda yo'q qiladi.

Ushbu mashina tez va avtomatik tozalash uchun purkagich boshini boshqarish uchun tozalash tizimi va tozalash dasturi bilan jihozlangan.

Asosiy texnik parametrlar:

Avtomatlashtirishni boshqarish tizimi

Umumiy yig'ish liniyasi bir nechta PLC tizimlaridan iborat bo'lishi mumkin, har bir tizim mustaqil ravishda boshqarilishi va blokirovka qilinishi mumkin. U tizimning o'zini o'zi sinab ko'rish, nosozlik signalizatsiyasi va harakat holatini, aniqlik, tezlik, sozlash, to'plangan smenali ishlab chiqarish va hokazolarni ko'rsatish funktsiyalariga ega. Har bir tizim inson-mashina interfeysi bilan birga keladi va barcha parametrlar inson-mashina interfeysida ishlashi mumkin. . Yig'ish liniyasini boshqarish jarayonining batafsil oqim sxemasi va mantiqiy diagrammasini taqdim eting. Va tizim turli xil texnik xususiyatlarni, bir kalitli kommutatsiyani noqulay sozlamalarsiz saqlashi mumkin.

Materiallar darajasini nazorat qilish tizimi

To'ldirish darajasi tank darajasini nazorat qilish va sozlash tizimi ishlab chiqarish tizimi mahsulot nasoslari bilan to'ldirilishi va o'z-o'zini boshqarish funktsiyasini amalga oshirishi mumkin. To'ldirish idishi darajasini real vaqt rejimida ko'rsatish, tank darajasiga ko'ra, yog 'kirish valfini avtomatik ravishda boshqaradi va yuqori yoki past darajadagi signalda. To'ldirish idishi purkagich trubkasi va pnevmatik shar klapanidan iborat tozalash va püskürtme tizimi bilan jihozlangan bo'lishi kerak, agar materialni almashtirish kerak bo'lsa, tank xom neftini to'kib tashlang, tozalovchi balli valfni avtomatik ravishda oching va yog 'saqlash devoriga tozalash moyini püskürtün. tank. Quvurni va to'ldirish boshini tozalashning qo'lda yoki avtomatik usulini tanlashingiz mumkin. Suyuqlik darajasi avtomatik ravishda boshqariladi va yuqori va past yog 'darajasi signali va suyuqlik darajasi displeyi mavjud.

To'ldirish nozullari tizimi

Asosan ipakni puflash va osib qo'yish oson bo'lgan materiallarni to'ldirish uchun uzoq zarba, tomchilatib yuborishga qarshi ko'krakni qabul qilish. Ushbu turdagi ko'krak bilan ko'piklanish hodisasini samarali ravishda yo'q qilish mumkin va shisha og'zining tashqi tomoniga hech qanday qoldiq moddalar tushmaydi.

To'ldirish ko'krak ostidagi qochqinni ushlab turadigan truba to'ldirgandan keyin ko'krakdan qolgan tomchilarni ushlab, ularni markaziy tarzda to'plashi mumkin. Shishani siqish plitasi tez to'ldirish uchun shishaning og'zini aniq mahkamlashi mumkin. To'ldirishdan oldin va keyin konveyer qismiga oqishni ushlab turuvchi disklar o'rnatiladi. Erga tomizishni oldini oling. Dastgohning xavfsizligi va tozaligini ta'minlash.

Sensorli ekranning ishlashi, oddiy va intuitiv, nosozliklarni bartaraf etish signali, tezkor funksiya orqali parametrlarni to'ldirish va ishlash. Sensorli ekran ichki batareyaga ega, xotirani saqlash dasturi funktsiyasi bilan, bir nechta parametrlar to'plamini saqlashi, tarixiy ma'lumotlarni ko'rishi mumkin. Turli xil protseduralar uchun nomlanishi mumkin, turli spetsifikatsiyalarni almashtiring yoki ishlab chiqarish quvvatini o'zgartiring, faqat turli parametrlarni moslashtiring, ish samaradorligini oshirishi mumkin.

Materiallarni saqlash tizimi

Ularning barchasi tez o'rnatiladigan qisqich shaklini qabul qiladi va barcha quvur liniyasi bo'g'inlari tomchilarga qarshi qistirmalari bilan o'rnatiladi; xom ashyo kamaridan foydalanish yo'q qilinadi, bu esa uskunaning uzoq vaqt davomida infiltratsiya qilinmasligi yoki tomizilmasligini ta'minlaydi;

Piston tsilindrining yuqori qismiga uch tomonlama pnevmatik valf o'rnatilgan bo'lib, u har bir to'ldirish boshini o'lchashni aniq sozlash uchun qulaydir;

Barcha shlanglar uzoq xizmat muddati bilan korroziyaga chidamli materiallardan tayyorlangan;
