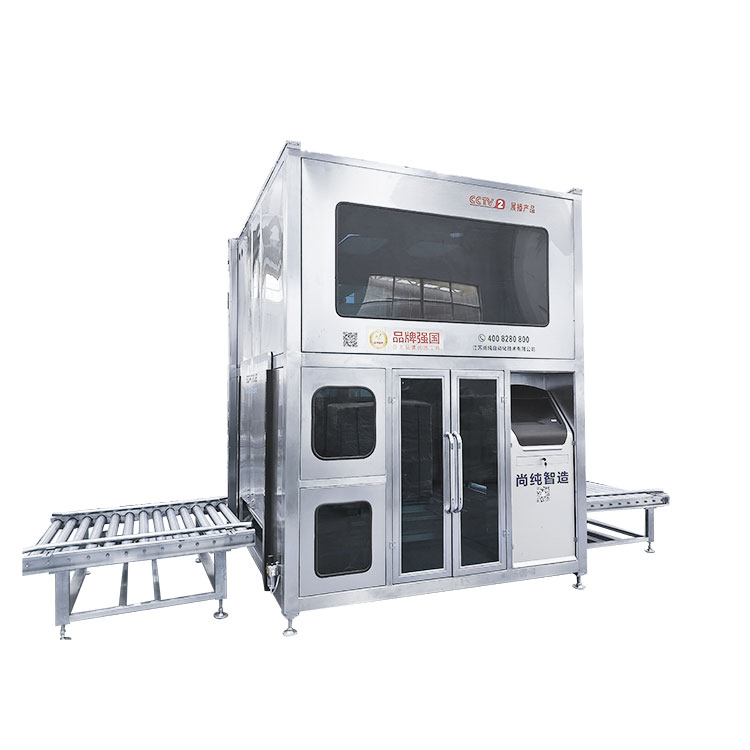

200L 1000L vizual to'liq avtomatik to'ldirish mashinasi

(Uskunaning tashqi ko'rinishi jismoniy ob'ektga qarab moslashtirilgan funktsiya yoki texnik yangilanishga qarab o'zgaradi.)

Somtrue global mijozlarga yaxshiroq mahsulot va xizmatlarni taqdim etishga intilgan professional ishlab chiqaruvchidir. Bizning 200L 1000L vizual to'liq avtomatik to'ldirish mashinamiz nafaqat ichki bozorda yaxshi qabul qilindi, balki xalqaro bozorda ham keng e'tirofga sazovor bo'ldi. Uzluksiz sa'y-harakatlar va doimiy innovatsiyalar orqali Somtrue global mijozlarning o'sib borayotgan ehtiyojlarini qondirish uchun texnik darajasini va ishlab chiqarish quvvatini yaxshilashda davom etmoqda. Ishonamizki, har ikki tomonning sa'y-harakatlari va hamkorligi orqali biz yaxshi kelajakni yaratamiz! Bu mavjud mijoz yoki yangi hamkor bo'ladimi, biz siz bilan birga o'sishni va yanada katta muvaffaqiyat va yutuqlarga erishishni intiqlik bilan kutamiz. Keling, muammoni birgalikda hal qilaylik, mijozlar uchun ko'proq qiymat yarataylik va sanoatning rivojlanishi va taraqqiyotini baham ko'raylik!

200L 1000L Vizual to'liq avtomatik to'ldirish mashinasi haqida umumiy ma'lumot:

200 l barrel (shu jumladan laganda) qadoqlash uchun portlashdan himoyalangan muhitda 200 litrlik bochkalar uchun maxsus mo'ljallangan aqlli qadoqlash tizimi. Vizual qidiruv og'zidan foydalanib, u avtomatik ochilish, avtomatik sho'ng'in, avtomatik tez to'ldirish, avtomatik oqish, avtomatik muhrlangan ip qopqog'i va boshqa butun jarayonlarning 200L barrelini avtomatik qadoqlashni amalga oshirishi mumkin.

To'ldirishning asosiy qismi derazani ko'rishi mumkin bo'lgan atrof-muhitni muhofaza qilish ramkasini qabul qiladi va eshikni chelakning ichiga va tashqarisiga avtomatik ravishda siljitadi, bu esa to'ldirishda yopiq joy hosil qilishi mumkin. Ushbu mashinaning elektr boshqaruv qismi PLC dasturlashtiriladigan kontroller, tortish moduli, vizual tizim va boshqalardan iborat bo'lib, kuchli nazorat qilish qobiliyati va yuqori darajadagi avtomatlashtirishga ega. Barrelni to'ldirmaslik funktsiyasi bilan, barrel og'zini to'ldirishga yo'l qo'yilmaydi, materiallarning chiqindilari va ifloslanishiga yo'l qo'ymaslik uchun mashinaning elektromexanik integratsiyasi mukammal ishlashga erishdi.

To'ldirish miqdorini nazorat qilishni amalga oshirish uchun tortishning ishlash printsipi qo'llaniladi. To'ldirish klapanining ochilish vaqti PLC dasturlashtiriladigan tekshirgich tomonidan nazorat qilinadi va material idishga (yoki nasos beslemesi orqali tashiladi) oqadi. Ushbu mashinaning to'ldirish bo'limi ikkita qalin va ingichka quvur liniyasi orqali tez to'ldirish va sekin to'ldirishni amalga oshiradi va sekin to'ldirish oqimi sozlanishi. To'ldirishning dastlabki vaqtida er-xotin quvur liniyasi bir vaqtning o'zida ochiladi. To'ldirish muddati tugagandan so'ng, sho'ng'in tsilindri barrel og'zi holatiga ko'tariladi, xom quvur liniyasi yopiladi va yupqa quvur liniyasi belgilangan umumiy to'ldirish hajmiga qadar sekin to'ldirishda davom etadi. Avtomatik aylanish qopqog'i to'ldirish oxirida amalga oshiriladi.

Uskunada tortish va qayta aloqa tizimi mavjud bo'lib, u tez va sekin to'ldirish hajmini sozlashi va sozlashi mumkin.

Sensorli ekran bir vaqtning o'zida joriy vaqtni, uskunaning ish holatini, to'ldirish og'irligini, yig'ilgan chiqishni va boshqa funktsiyalarni ko'rsatishi mumkin.

Uskuna signal mexanizmi, nosozliklarni ko'rsatish va tezkor ishlov berish sxemasi funktsiyalariga ega.

To'ldirish liniyasi blokirovkadan himoya qilish funktsiyasiga ega, to'ldirish avtomatik ravishda to'xtaydi va to'ldirish joyida bo'lganda avtomatik ravishda to'ldirish.

Ushbu mashina butun qopqoq bilan jihozlangan, chelakning bir tomoni ochiq, tabiiy shamollatishni saqlang; qolgan qismi yopiq struktura, Windows bilan va qo'lda boshqarish uchun kichik shamollatish bilan jihozlangan.

Ushbu mashina to'liq yopiq qopqoq, bosim interfeysi bilan jihozni mikro zaryadlashi, tashqi gazni uskunaga kamaytirishi mumkin.

Asosiy texnik parametrlar:

Vizual joylashishni aniqlash tizimi

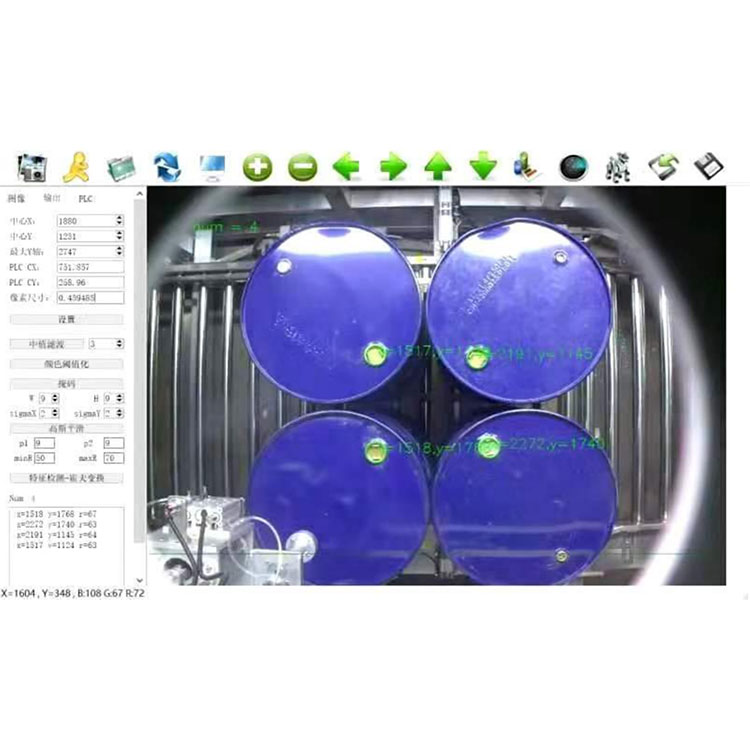

Ko'rish: ishlash uchun vizual portlash izolyatsiyasi mashinasi qutisiga yuklangan sanoat aqlli kameradan foydalanish. Intellektual kamera va PLC boshqaruv koordinatalarining harakatlanuvchi tizimi to'ldirish tabancasini barrel portiga qaratadi. 3 D koordinatali harakatlanish tizimi: yo'naltiruvchi rels tizimi va portlashdan himoyalangan sekinlashtiruvchi vosita.

Asosiy funktsiya:

Avtomatik qidiruv: vizual joylashishni aniqlash, harakatlanuvchi tizimni muvofiqlashtirish, to'ldirish qurolini to'ldirish.

Tez va sekin ikki tezlikli avtomatik miqdoriy to'ldirish: to'ldirishning aniqligi va ishlab chiqarish quvvatini ta'minlash;

To'ldirish shakli: suyuqlik darajasida yoki ostida to'ldirish;

Pnevmatik tayanch valfi har doim keng ochiq, asta-sekin oldingi oqim chegarasini qo'shing - to'ldirish tabancası chiqishining oqim tezligini sekinlashtiring;

Suyuq idishni loyihalash - perfuziyadan keyin qoldiq suyuqlikning oqishini minimallashtirish;

Avtomatik va qo'lda miqdoriy to'ldirish - oson ishlatish va texnik xizmat ko'rsatish;

Avtomatik peeling funktsiyasi - idishni to'ldirishning og'irlik omillarining mos kelmaydigan aniqligiga ta'sirini bartaraf etadi;

Bir nechta og'irlik oralig'iga moslashtirilgan qiymat nuqtasi sozlanishi - miqdoriy to'ldirish;

Avtomatik diagnostika, nosozliklar signalizatsiyasi - tizim ishining ishonchliligini oshirish;

Xavfsizlik blokirovkasi - chelak joyida, püskürtme tabancası pastga; qurol yuqori barrel qaytishini to'ldirish;

O'z-o'zidan qulflashni boshqarish - to'ldirishdan oldin ko'krakni sinab ko'ring;

Mahsulot sozlamalarini saqlash - turli xil mahsulotlarning vazni o'rnatilgan qiymati va tegishli perfuziya parametrlarini saqlashi mumkin;

Tolerantlikni aniqlash - to'ldirish xatosini avtomatik aniqlash;

Sensorli ekran - Xitoy interfeysi, intuitiv, qulay sozlash.

Signal signali - nosozlik nuqtasiga qadar aniq.

Avtomatik boshqaruv tizimi

Butun liniya bir nechta PLC tizimlaridan iborat bo'lib, ular mustaqil ravishda boshqarilishi va bir-biriga bog'lanishi mumkin. U tizimni o'z-o'zini tekshirish, nosozlikni ko'rsatish signalizatsiyasi, aniqlik, tezlik, chiqish va hokazo funktsiyalariga ega. Har bir tizim o'zining odam-mashina interfeysiga ega va barcha parametrlar inson-mashina interfeysida ishlashi mumkin. Quvurni boshqarish jarayonining batafsil sxemasini va mantiqiy diagrammasini taqdim eting.

To'ldiruvchi material turini, partiya miqdorini, sanani, barrelning og'irligini, saqlash vaqtini va boshqa ro'yxatga olish funktsiyalarini saqlashi mumkin

To'ldirish tizimi va ochiq aylanma qopqoq tizimi

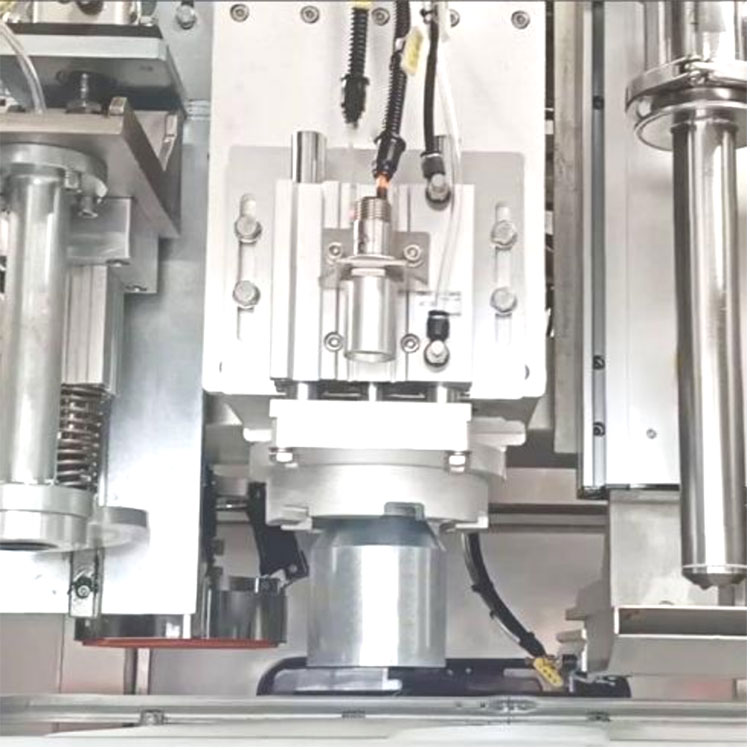

To'ldirish qurolining boshi: tashqi blokirovka shaklida, to'ldirish paytida avtomatik ravishda barrel og'ziga (barrelning pastki qismiga) tushadi va to'ldirilgandan keyin avtomatik ravishda ko'tariladi. To'ldiruvchi tabancaning boshi ichi bo'sh dizayndir va materialning sachrashini oldini olish uchun qurol boshi yopilgandan keyin materialni tozalash mumkin.

To'ldiruvchi qurol boshining pastki qismi silindrli cho'zilgan suyuqlik plitasi bilan ta'minlangan. To'ldirilgandan so'ng, to'ldirish boshi ko'tariladi va drenaj plitasi materialning qadoqlash va tashish liniyasi tanasini ifloslanishiga yo'l qo'ymaslik uchun cho'ziladi. Suyuq ulash diski qo'lda demontaj qilish uchun mo'ljallangan, uni asboblarsiz qismlarga ajratish mumkin va tozalash uchun qulay.

Qopqoqni ochish, qopqoq qismi: kompaniyaning patentlangan texnologiyasidan foydalangan holda, aylanma qopqoq boshini va barrel yuzasini vertikal ravishda o'rashi mumkin va silliq bo'lishi mumkin, qopqoq va qopqoqni ochish oson, qopqoqni shikastlamang, qopqoqni shikastlamang. , qattiq qopqoqni yopish darajasi yuqori.

Sensorli ekran va tortish tizimi

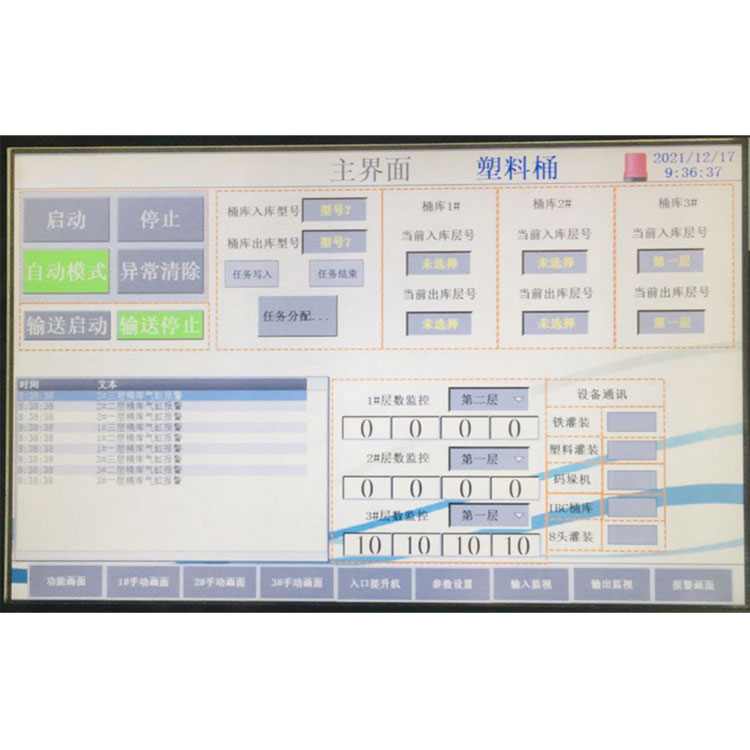

Materialni to'ldirish parametrlarini sozlash va sensorli ekran orqali ishlash, oddiy va intuitiv va harorat ko'rsatkichi, nosozlik diagnostikasi va signalizatsiya, tezkor funktsiya. U xotirani saqlash dasturi funktsiyasiga ega, bir nechta parametrlar to'plamini saqlashi va tarixiy ma'lumotlarni ko'rishi mumkin. O'lchov og'ishini avtomatik ravishda hisoblashi mumkin va turli dasturlar uchun nomlanishi mumkin, turli spetsifikatsiyalarni o'zgartirishi yoki ishlab chiqarish quvvatini o'zgartirishi mumkin, faqat turli parametrlarni sozlash kerak, ish samaradorligini oshirishi mumkin. To'ldirishning aniqligini ta'minlash uchun tortish tizimi mashhur Amerika brendi sensorini qabul qiladi. Bundan tashqari, tizim moyni himoya qilish funktsiyasiga ega va sensorni o'rnatish, olib tashlash va ta'mirlash qulay.

O'lchov jadvali himoya funktsiyasiga ega, qurol barrelining boshi avtomatik ravishda qaytib kelganda. Va maksimal to'ldirish vaqti bilan himoyalangan.

xavfsizlik blokirovkasi

Tasma saytidagi xavfsizlik blokirovkasi:

Oziqlantirishda 1 va 2-raqamli tugmachalarni o'rnating. Tovoqlar tepaga qo'yilganda va tashilganda, №1 tugmachani bosing, so'ngra yig'ish liniyasi No1 belgisini olib yuradi va laganda №1 to'ldirish uskunasiga etkazib beradi.

Yana bir marta, taglik taglikka qo'yilganda va tashilganida, №2 tugmani bosing. Keyin yig'ish liniyasi No2 belgisini olib yuradi va patnisni 2-sonli to'ldirish uskunasiga etkazib beradi.

Qachon yo'q. 1 plomba tushiriladi, yig'ish liniyasi 1-sonli tugallanish belgisini olib boradi va 2-sonli to'ldirish uskunasiga keyingi stantsiyaga bormaydi.

To'ldirish xavfsizligi blokirovkasi:

to'yinganlikdan chiqish:

Xavfsizlik eshigi ochilganda, joriy harakatni to'xtatib turing;

Xavfsizlik eshigi yopilgandan so'ng, g'ayritabiiy kirish boshqaruvi olib tashlanadi va to'ldirish normal ishlashni davom ettiradi.

Sho'ng'in blokirovkasi:

To'ldirish paqirining og'zidan tashqarida g'ayritabiiy pasayish signali paydo bo'ladi va to'ldirish boshi asl holatiga ko'tariladi va qo'lda aralashuv bilan hal qilinadi.

Ortiqcha vaznni to'ldirish:

To'ldirish testini to'ldirish ortiqcha vaqt, butun mashina to'ldirishni to'xtatadi, signal, qo'lda aralashuvni hal qilish uchun.

To'ldirish tiqin signali

Kamera noodatiy signalni qabul qiladi

Anormal kiruvchi va chiquvchi materiallar signalizatsiyasi
